产品介绍
TBLPQC-系列滤波补偿控制器(适用于共补、分补、混合滤波补偿现场)是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿或滤波控制。

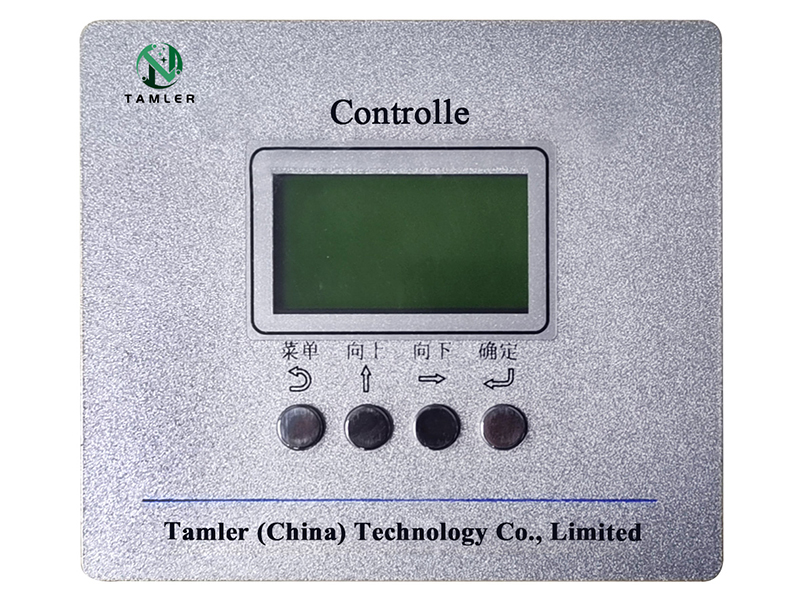

滤波补偿控制器(适用于共补、分补、混合滤波补偿现场)以高速数字信号处理器为核心，采用交流取样，人机界面为128X64点阵大屏幕液晶显示器，其具有配电监测、滤波补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化。
型号说明
TBLPQC-□-□-□
TBL:企业代码
PQC:低压补偿控制器
1□：电压（0.4-0.69）
2□：T三相共补 S分补 H 混合补偿 W网络型
3□：输出路数6~24
4□：输出方式（D：12V输出）（J:干接点输出）
基本参数
|
电源电压
|
AC 380V±20%
|
|
取样电压
|
AC 380
|
|
电源频率
|
50Hz±5%
|
|
取样电流
|
0～5A/0～1A(根据互感器变比不同需要提前说明)
|
|
整机最大功耗
|
12W（视所控制的投切开关功率而定）
|
|
控制输出接点
|
12路~24路 每路DC12V×30mA
|
|
控制灵敏度
|
30mA
|
|
目标COSφ(1)
|
0.85～1.00 步长0.01 出厂预置1.00
|
|
门限系数
|
0.5～1.2 步长0.1 出厂预置1.00
|
|
投切延时（1）
|
00s～600s 步长1/0.02 出厂预置0s
|
|
投切延时（2）
|
00s～300s 步长1 出厂预置8s
|
|
过压保护
|
400V～480V 步长1V 出厂预置430V
|
|
欠压保护
|
300V～360V 步长1V 出厂预置330V
|
|
谐波电压超限
|
00.0%～25.0% 步长0.5% 出厂预置00.0%
|
|
谐波电流超限
|
00.0%～100.0% 步长0.5% 出厂预置00.0%
|
使用条件
空气温度：空气温度不高于+65℃,不低于-25℃。
大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。
海拔高度：不超过2500米。
环境条件：周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安装地点不
能剧烈振动。
终端功能
电压、电流、功率因数
所配电容器组投切状态
有功功率、无功功率
电压总谐波畸变率、电流总谐波畸变率，系统频率，
3、5、7、9、11、13、15、17、19次电压谐波含有率
3、5、7、9、11、 13、15、17、19次电流谐波含有率
产品型号
|
类型
|
干接点输出
|
12V输出
|
|
共补型
|
TBLPQC-0.4-T-12J
|
TBLPQC-0.4-T-12D
|
|
TBLPQC-0.4-T-18J
|
TBLPQC-0.4-T-24D
|
|
分补型
|
TBLPQC-0.4-S-6J
|
TBLPQC-0.4-S-6D
|
|
TBLPQC-0.4-S-12J
|
TBLPQC-0.4-S-12D
|
|
混合型
|
TBLPQC-0.4-H-6J
|
TBLPQC-0.4-H-6D
|
|
TBLPQC-0.4-H-12J
|
TBLPQC-0.4-H-12D
|
|
网络型
|
|
TBLPQC-0.4-W-36W
|
|
|
TBLPQC-0.4-W-36W
|
